一、立體車庫概述

機械車庫與傳統的自然地下車庫相比，在許多方面都顯示出優越性。首先，機械車庫具有突出的節地優勢。以往的地下車庫由于要留出足夠的行車通道，平均一輛車就要占據40平方米的面積，而如果采用雙層機械車庫，可使地面的使用率提高80%—90%，如果采用地上多層(21層)立體式車庫的話，50平方米的土地面積上便可存放40輛車，這可以大大地節省有限的土地資源，并節省土建開發成本。

機械車庫與地下車庫相比可更加有效地保證人身和車輛的安全，人在車庫內或車不停準位置，由電子控制的整個設備便不會運轉。應該說，機械車庫從管理上可以做到徹底的人車分流。

在地下車庫中采用機械存車，還可以免除采暖通風設施，因此，運行中的耗電量比工人管理的地下車庫低得多。機械車庫一般不做成套系統，而是以單臺集裝而成。這樣可以充分發揮其用地少、可化整為零的優勢，在住宅區的每個組團中或每棟樓下都可以隨機設立機械停車樓。這對眼下車庫短缺的小區解決停車難的問題提供了方便條件。

目前，立體車庫主要有以下幾種形式：升降橫移式、巷道堆垛式、垂直提升式、垂直循環式、箱型水平循環式、圓形水平循環式。 (一) 升降橫移式

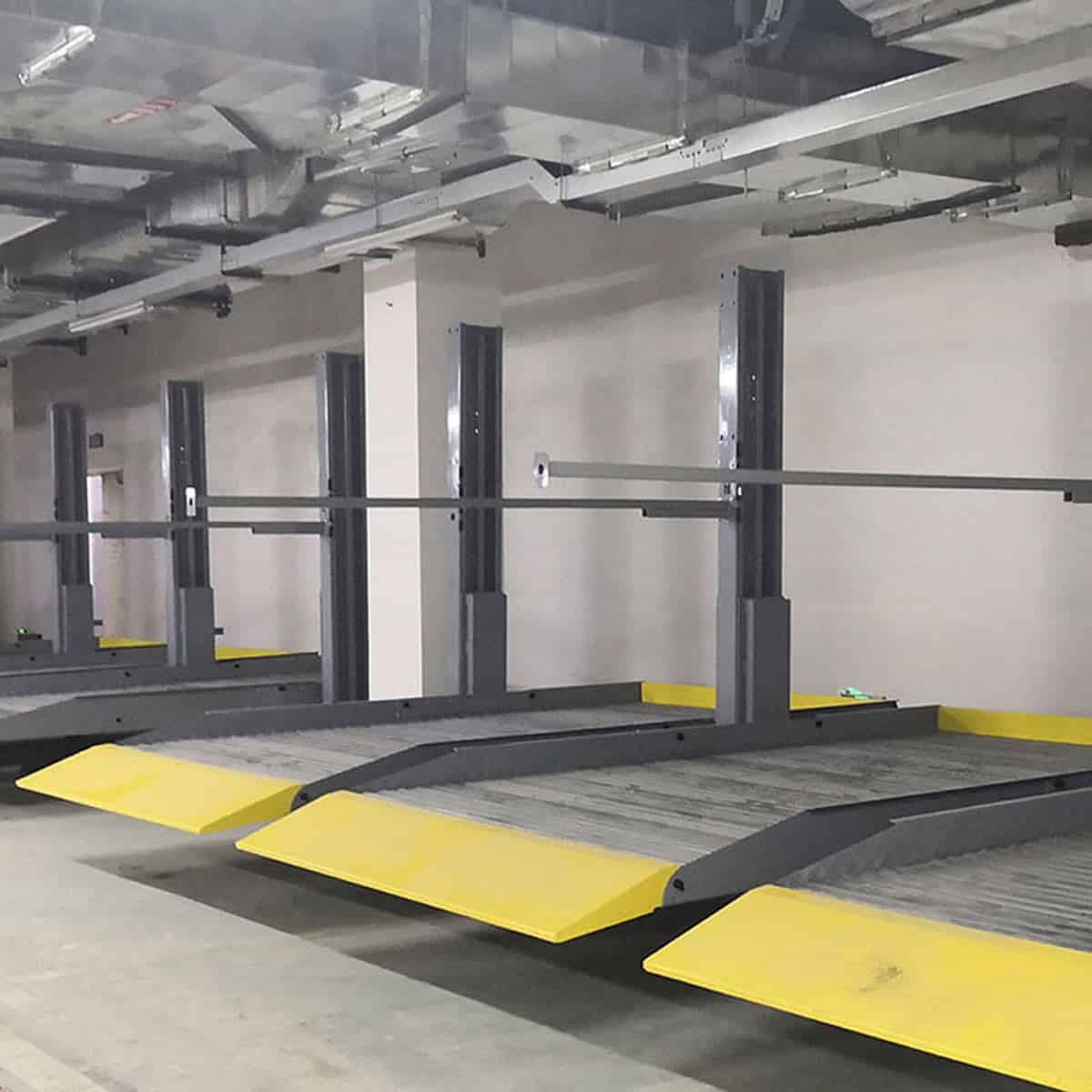

升降橫移式立體車庫采用模塊化設計，每單元可設計成兩層、三層、四層、五層、半地下等多種形式，車位數從幾個到上百個。此立體車庫適用于地面及地下停車場，配置靈活，造價較低。 1. 產品特點：

1) 節省占地，配置靈活，建設周期短。 2) 價格低，消防、外裝修、土建地基等投資少。 3) 可采用自動控制，構造簡單，安全可靠。 4) 存取車迅速，等候時間短。 5) 運行平穩，工作噪聲低。

6) 適用于商業、機關、住宅小區配套停車場的使用。

(二) 巷道堆垛式

巷道堆垛式立體車庫采用堆垛機作為存取車輛的工具，所有車輛均由堆垛機進行存取，因此對堆垛機的技術要求較高，單臺堆垛機成本較高，所以巷道堆垛式立體車庫適用于車位數需要較多的客戶使用。 (三)垂直提升式立體車庫

垂直提升式立體車庫類似于電梯的工作原理，在提升機的兩側布置車位，一般地面需一個汽車旋轉臺，可省去司機調頭。垂直提升式立體車庫一般高度較高(幾十米)，對設備的安全性，加工安裝精度等要求都很高，因此造價較高，但占地卻小。 (四) 垂直循環式 產品特點：

1) 占地少，兩個泊位面積可停6~10輛車。 2) 外裝修可只加頂棚，消防可利用消防栓。

3) 價格低，地基、外裝修、消防等投資少，建設周期短。 4) 可采用自動控制，運行安全可靠。 二、立體車庫自動控制系統：

立體車庫自動化控制系統主要包含以下五個子系統：自動收費管理系統，自動存取車系統，遠程診斷系統，自動道閘，監控安保系統。以上子系統均由中央控制室統一控制，可為客戶規劃停車庫管理形式，發布車庫庫存容量，控制車流方案。 (一)自動收費管理系統

自動收費采用非接觸式IC卡。IC卡分長期卡與儲值卡兩種。對固定用戶，發行長期卡，費用可在固定用戶交納管理費用時一并交納;對臨時用戶，發行儲值卡，即：用戶交納的費用存在卡內，每次停車讀卡自動從卡中扣除費用。

(二) 自動存取車系統

自動存取車系統一般由小型可編程控制器PLC控制，包括卡號識別與移動載車盤兩個過程。用戶進入車庫時，在門口刷卡進入，讀卡機自動把數據傳送到PLC控制系統，PLC系統通過判斷卡號，自動把對應的載車盤移動到人車交接的位置，開啟車庫門，縮短存取車的時間。存車時，司機按照指示燈信號指引入庫，只有當車輛停放在安全位置后，停車正常指示燈才會亮啟。存取車完成后，車庫門自動關閉。移動載車盤時，系統嚴格按照各種檢測信號的狀態進行移動，檢測信號包括超長檢測、到位檢測、極限位置檢測、人員誤入檢測、急停信號檢測等。若有載車盤運行不到位或車輛長度超出車庫允許的長度，所有載車盤將不進行動作，若檢測到急停信號，將停止一切動作，直至急停信號消失。以上信號均為硬件信號，

除此之外，還可從控制軟件中設置保護信號，比如時間保護，以保證因硬件損壞而導致信號失靈時保證主體設備及車輛的安全。

(三)遠程診斷系統

現場控制器可以通過網卡、Hub等網絡設備與控制中心的局域網相連接，可以通過MODEN實現遠程管理，監測現場運行情況，當現場出現故障時，在控制中心即可進行解決，方便管理人員、安保人員異地辦公。

(四)自動道閘

在車庫出入口處各設非接觸式讀卡器、感應線圈及道閘，用戶在車庫出入口處刷卡后，系統自動判別該卡是否有效，若有效，則道閘自動開啟，通過感應線圈后，自動柵欄自動關閉;若無效，則道閘不開啟，同時聲光報警。

(五)監控安保系統

監控安保系統是指在中央控制室進行監視控制車庫現場的運行狀況。它具有運動檢測、車牌識別、網絡連接、各種類型的報警系統實現連動等功能，可以實現無人看守?，F在已經開始有越來越多的居住小區開始采用機械停車庫了?？紤]到成本及維修，目前多數小區采用的是多層升降橫移式立體停車設備，大規模的倉儲式機械停車庫還很少。升降橫移式立體停車設備的泊車流程示意如下： (一)紅綠黃指示燈指示車庫運行狀態。

紅色指示燈指示有人正在進行操作，請稍候;綠色指示燈指示目前無人操作，可進行操作;黃色指示燈指示有故障發生，車庫不能工作。

(二)存車操作

司機駕駛車輛從車庫入口進入。在入口處的非接觸式讀卡機前感應區域晃以下自己的IC卡，感應過程完畢，柵欄自動升起，司機開車進入車庫。車輛進入后，柵欄自動關閉。劃卡的同時，控制器讀取車位號，車庫內對應的載車盤自動移動到人車交接的位置，車庫單元門自動打開。司機開車進入，停車到位，拉手剎，下車走出車庫，用IC卡在車庫出口處晃一下IC卡，車庫單元門自動關閉。完成存車操作。

(三)取車操作

司機進入車庫時，在入口處的非接觸式讀卡機前感應區域晃以下自己的IC卡，控制器自動讀取車位號，車庫內對應的載車盤自動移動到人車交接的位置，車庫單元門自動打開，司機進入車庫，開車出來，在車庫出口處的自動讀卡機前感應區域晃一下自己的IC卡，感應完畢，讀卡機接受信息，上位控制機自動記錄、扣費，柵欄自動升起，司機開車出場，出場后，柵欄自動關閉;同時，控制器自動讀取車位號，對應的車庫單元門自動關閉。取車操作完畢。

車庫在運行過程中，有完備的自我保護裝置。一系列光電開關、接近開關、行程開關等對載車盤準確運行到位起著決定性的作用;獨特的防墜落裝置、斷繩報警裝置、超速保護裝置對車輛的安全起到保護作用。 車輛超長檢測、車輛停車不到位檢測、以及人員誤入檢測等信號對車輛及人員的安全起著決定性的作用。
